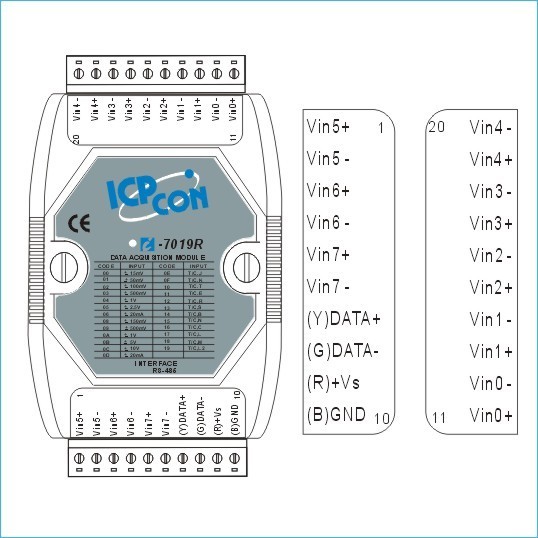

I-7019R

ㆍ▷ 8-channel Universal Analog Input Module with High Voltage Protection

ㆍ▷ Input Type : mV, V, mA, Thermocouple

ㆍ▷ Input Channels: 8 differential

ㆍ▷ Voltage Range: ± 15mV, ± 50mV, ± 100mV, ±150mV, ± 500mV,  ± 1V, ± 2.5V, ± 5V, ± 10V

Manual

Data sheet

Features

▷ Input Type : mV, V, mA, Thermocouple
▷ Input Channels: 8 differential
▷ Voltage Range: ± 15mV, ± 50mV, ± 100mV, ±150mV, ± 500mV,  ± 1V, ± 2.5V, ± 5V, ± 10V
▷ Current Range: ± 20mA (jumper selectable)
▷ Thermocouple Range : Type J, K, T, E, R, S, B, N, C, L, M, L2
▷ Resolution : 16-bits
▷ Sampling Rate : 8 samples/second (Total)
▷ Accuracy : +/-0.15%
▷ -3dB BandWidth : 5.24Hz
▷ Common Mode Rejection : Typical 86dB
▷ Voltage Input Impedance : >2M Ohms
▷ Overvoltage Voltage Protection : +/-240Vrms
▷ Individual Channel Configurable
▷ Wire Opening Detection for Thermocouple
▷ Isolation Voltage : 3000Vdc
▷ Communication Interface : RS-485

Power Supply
▷ Input Voltage Range: +10~+30Vdc
▷ Power Consumption: 1.2W

Specification & Introduction

Thermocouple Type Setting (TT)

Type Code            Thermocouple  Type           Temperature Range ℃
    0E                           Type J                        -210 ~ +760
    0F                           Type K                        -270 ~ +1372
    10                           Type T                        -270 ~ +400
    11                           Type E                        -270 ~ +1000
    12                           Type R                         0 ~ +1768
    13                           Type S                         0 ~ +1768
    14                           Type B                         0 ~ +1820
    15                           Type N                        -270 ~ +1300
    16                           Type C                         0 ~ +2320
    17                           Type L                        -200 ~ +800
    18                           Type M                       -200 ~ +100
    19                           Type L2 (DIN 43710)      -200 ~ +900

Ordering Information

▷ I-7019R :  8-channel universal Analog Input Module with High voltage Protection
